标准：DIN6796（现行版本 DIN6796-2009），专为螺栓连接设计的锥形碟簧垫圈

✅ 结构原理

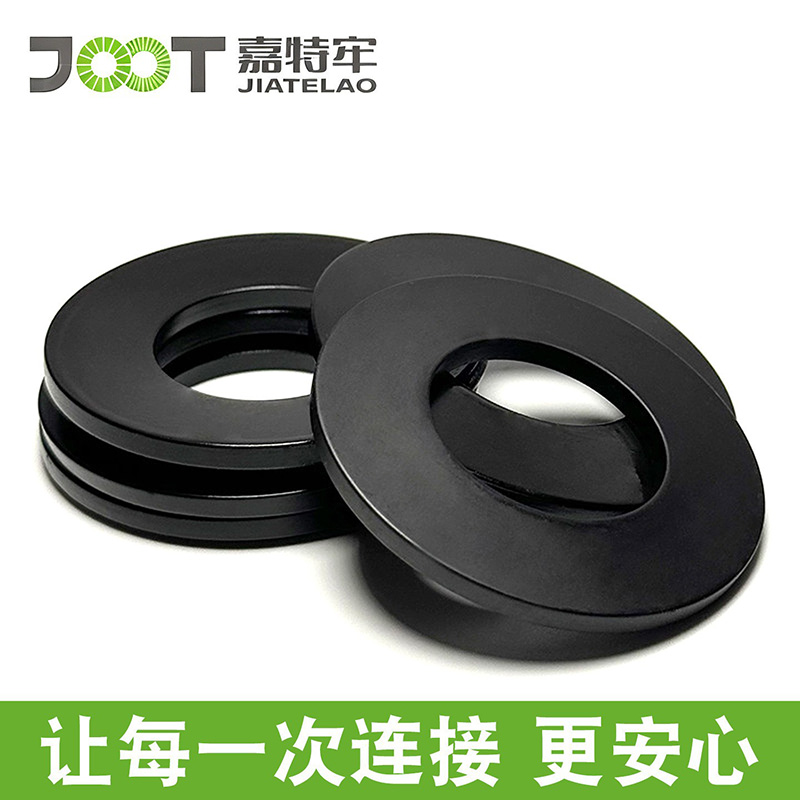

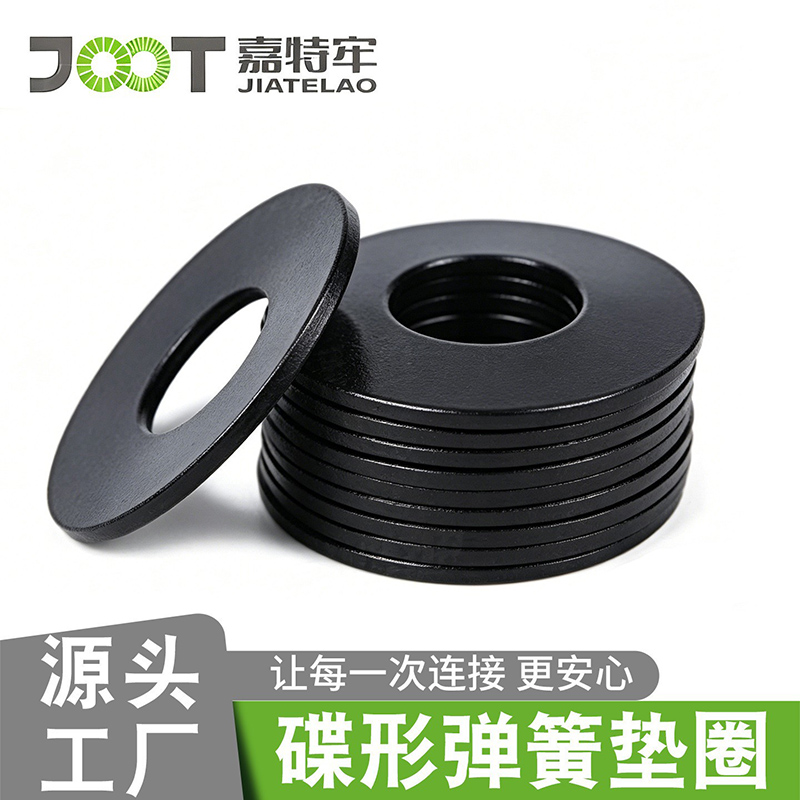

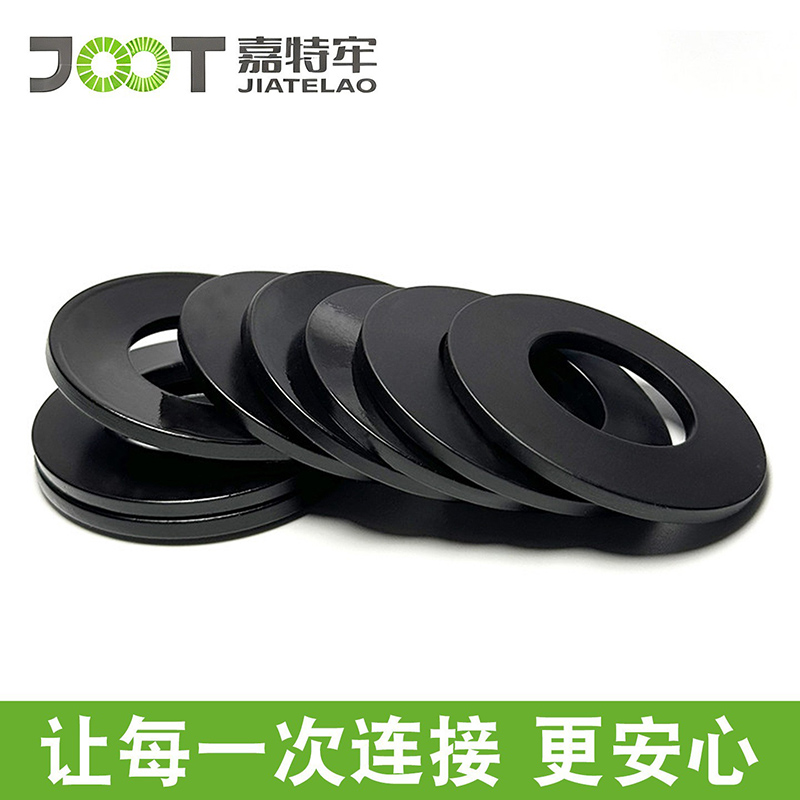

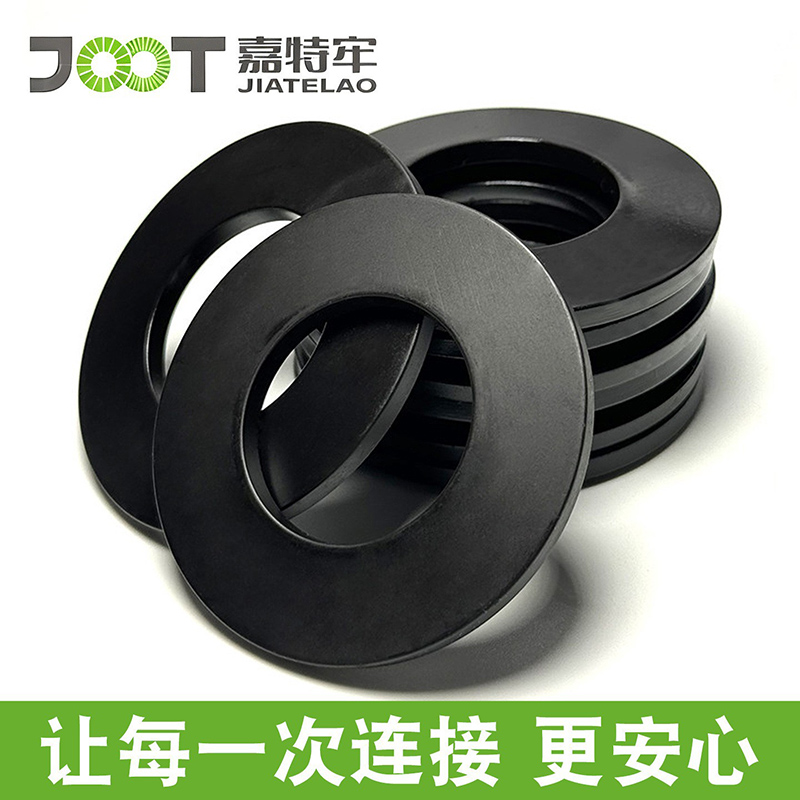

整体为光滑锥形碟片，两面无滚花齿。拧紧螺栓时碟垫被压平，持续输出稳定轴向弹力；用来补偿螺栓预紧力衰减，抵消蠕变、热胀冷缩、接触面沉降带来的拉力损失。

核心是弹性补偿，不是靠齿咬合防滑。

✅ 材质与热处理

1. 65Mn 弹簧钢（主流）：淬火回火 HRC42~48，适配 8.8/10.9 级高强螺栓；表面可选发黑、镀锌、达克罗（高盐雾）

2. 60Si2MnA / 50CrVA：重载、高温工况，疲劳性能更好

3. SUS304 / SUS316L 不锈钢：防腐环境，硬度偏低，承载力弱于弹簧钢

✅ 规格范围

螺纹配套 M2~M125，常规现货 M3~M30； 可单片使用，也可叠合（增力）、对合（增行程）多片组合使用，灵活调整弹力与变形量抖音百科

✅ 产品特点

· 纯弹性维持预紧力，无齿，不会压伤工件表面，铝材、塑料件可用（相比 NFE25-511）

· 体积紧凑，弹力大，替代普通开口弹垫，抗疲劳更好

· 支持多片组合，适配不同载荷需求

· ⚠️短板：无咬合齿，抗横向交变振动能力弱，仅适合以轴向载荷为主的连接，强横向振动场景不推荐单用 DIN6796bugel.kz

✅ 应用场景

工程机械、电机、风机、液压设备、变速箱、普通机械装备、钢结构预紧连接； 适合：热胀冷缩、接触面蠕变、需要持续压紧的螺栓连接。

✅ 安装要点

1. 锥形凸面朝向螺母，凹面贴工件

2. 推荐配套螺栓等级≥8.8 级；低于 8.8 级螺栓易压陷，弹性失效Link11

3. 多片叠加时注意方向，叠合同向、对合反向
